转子秤

一、简介

MTG-PWF系列轮辐转子粉体计量装置是合肥美特云智能科技公司技术团队在几十年的计量技术研究和应用经验基础上，经过多年的自主研发，最新开发的新一代粉体计量装置。该装置技术先进、稳定可靠、计量准确、维护方便。主要用于水泥生产过程中入窑生料定量给料与控制、粉煤灰等粉状物料的定量给料与计量，是粉体物料新的计量方式。

二、特点

1、直接测量重量:MTG-PWF粉体计量秤直接测量转子内物料重量，计量精度不受料仓内物料属性、气流和物料流动特性的影响，喂料稳定，运行可靠;

2、双环控制，计量精度高:MTG-PWF粉体计量秤控制特点是实行了预期前馈控制技术+双环控制。在该项技术中，预期控制系统将任何时刻的转子负荷及其所处角位移存储在控制系统中，在物料卸出前，由系统的设定流量值和负荷计算出卸料时的角速度，控制变频调速电机的速率，实现定量喂料，技术先进，计量精度高;

3、寿命长:MTG-PWF粉体计量秤内部仅有一个低速运行的转子在转动，转速10转/分钟左右；密封板、转子采用特殊耐磨材料，保证设备的使用寿命；实行间隙密封，磨损后可在线调整间隙，继续使用；转子被减速机悬挂支撑，和密封板没有接触，几乎没有磨损;

4、设备材料厚实，加工精度高:壳体、转子、密封板采用铸造件和焊接件去应力处理，后期无变形，上下壳体法兰至少30mm以上厚;

5、支撑机构采用SKF的轴承室结构，灵敏度高，而非弹簧片或V型刀口支撑，摩擦阻力大，不灵敏;

6、结构简洁，全密封设计，操作简便，运行可靠，无泄漏;

7、采用PLC控制，可实现自动计量，定量喂料，自动校正，故障报警，瞬时流量和累计量显示等功能;

8、具有远程诊断功能，即时提供技术支持;

三、工作原理

粉体物料通过轮辐转子仓格从入口（2）输送到出口（3），在出口(3)以后仓格都是空的。电机（4）变速驱动轮辐转子（1），转子壳体（5）保护着转子，提供一个完全密封的防尘系统。转子壳体（5）悬挂在一个称重轴AA上，该轴位于粉体物料入口和出口的中间线上。第3点是通过荷重传感器刀口装配（6），刀口装配上有荷重传感器，可以称量轮辐转子内粉体物料的重量。PWF系列轮辐转子粉体计量装置是直接测量转子内的物料质量，是一个真正意义上的秤。

   在物料离开秤前，荷重传感器提供轮辐转子秤内的物料重量信息，相关角度、转子负载值储存到控制系统中，轮辐转子的速度控制与轮辐转子出口处的负载成反比。

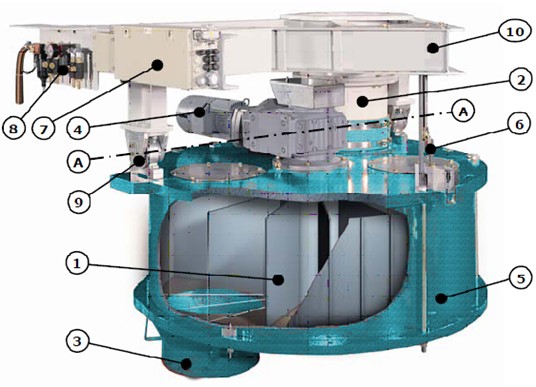

图1  轮辐转子秤结构

1 轮辐转子  2 进料口        3 出料口    4 驱动装置    5 壳体

 6 计量点    7 现场控制箱    8 喷吹气路  9 悬挂装置   10 框架

四、规格型号

五、典型应用

入窑生料定量给料与控制、熟料粉和矿渣粉等粉体物料的定量给料、选粉机粗粉回料计量、多种粉体物料定量搭配、散装水泥计量。冶金、电力、化工、粮食、港口、医药、非金属矿等行业粉粒状物料的精确计量。
